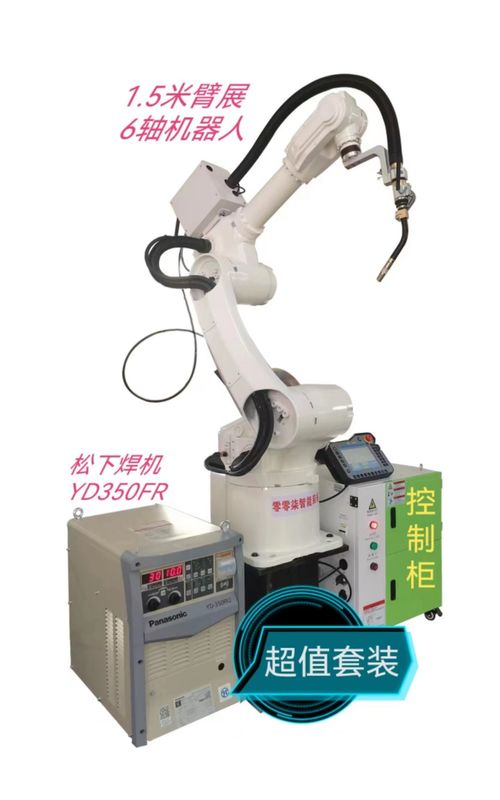

Standardowy robot spawalniczy CO2
Konfiguracja:
1. Korpus robota, 1 zestaw CRP1410-10 (połączenie 6-osiowe).Wysięgnik ma długość 1500 mm.Jedna baza robotów.
2. Szafa sterownicza, zintegrowana szafa sterownicza napędu CRP (generacja G4) i jedna szafa koordynacyjna 6-osiowego połączenia.
3. Transformator ochronny, sterownik 3KW jest wyposażony w jeden przeciwzakłóceniowy transformator zabezpieczający.
4. Linie łączące, 2 grupy po 6 m łączących linii sterujących.
5. Programowanie urządzenia do nauczania, urządzenie do nauczania linii 6 m i cyfrowy wyświetlacz z jednym dotknięciem.
6. Jedna skrzynka kontrolna, standardowa skrzynka kontrolna start-stop i dwa 6-metrowe przewody.
7. Specjalna spawarka do robota, jedna standardowa spawarka dwutlenkiem węgla Meggitt 350.
8. Pistolet spawalniczy, jeden zestaw antykolizyjnego pistoletu spawalniczego dla robota.
9. Jedna grupa kabla spawalniczego, kabel 3m i przewód sterujący 6m.
Charakterystyka wydajności korpusu robota
· Rozpiętość ramion wynosi 1,5 metra.Konstrukcja jest bardzo kompaktowa i może być elastycznie instalowana na ziemi lub do góry nogami.
· Dzięki dużej przestrzeni roboczej, dużej prędkości roboczej i wysokiej powtarzalnej dokładności pozycjonowania nadaje się do szerokiego zakresu zastosowań spawalniczych.
· Płytka zatrzymania awaryjnego bezpieczeństwa jest niezależna od systemu sterowania, a obwód przekaźnika bezpieczeństwa jest przystosowany do dwuobwodowego zatrzymania awaryjnego w celu zapewnienia niezawodności zatrzymania awaryjnego.
· Korpus robota przyjmuje bardzo elastyczny specjalny kabel.
· Wbudowany transformator trójfazowy zapewnia izolację 380 V i 220 V, aby zapewnić większą stabilność zasilania.Wbudowany filtr trójfazowy może skutecznie poprawić wydajność EMC i EMI.
· Korpus robota jest wyposażony w dwuobwodową rurę gazową, aby sprostać wymaganiom spawania.
· Wewnętrzna średnica 6-osiowego środkowego otworu wynosi 44 mm, może spełnić wymagania instalacyjne palnika chłodzącego wodę i palnika mieszkowego.
· Bardzo elastyczny kabel spawalniczy jest wbudowany.
Przedmiot spawalniczy
PARAMETRY TECHNICZNE KORPUSU ROBOTA
| Model |
|
CRP-RH14-10-W |
| Forma ramienia |
|
Pionowe wiele połączeń |
| Stopień wolności |
|
6 osi |
| Maksymalna ładowność |
|
10 KG |
| Powtarzalna dokładność pozycjonowania |
|
±0,08 mm |
| Maksymalna odległość zasięgu |
|
1454 mm |
| Masa ciała robota |
|
170 KG |
| Tryb instalacji |
|
Uziemienie, montaż do góry nogami, montaż na ścianie |
|
Maksymalna podróż
|
oś 1 |
Montaż naziemny/do góry nogami -167°~167°, montaż naścienny -30°~30° |
| oś 2 |
-155°~90° |
| oś 3 |
-175°~240° |
| oś 4 |
-190°~190° |
| oś 5 |
-105°~130° |
| oś 6 |
-105°~130° |
|
Maksymalna oś
prędkość
|
oś 1 |
169°/s |
| oś 2 |
169°/s |
| oś 3 |
169°/s |
| oś 4 |
301°/S |
| oś 5 |
220°/s |
| oś 6 |
743°/s |
|
Dopuszczalne
moment obrotowy
|
oś 4 |
20Nm |
| oś 5 |
5 20Nm |
| oś 6 |
11Nm |
|
Dopuszczalne
moment bezwładności
|
oś 4 |
0,5kg.m2 |
| oś 5 |
0,5kg.m2 |
| oś 6 |
0,16kg.m2 |
|
Instalacja
środowisko
|
temperatura otoczenia |
0 ~ 45 ℃ |
| wilgotność względna |
20 ~ 80% (bez kondensacji) |
| wibracja |
Poniżej 0,5 g |
| Inni |
Instalacja robota musi być z dala od: Łatwopalnych lub żrących cieczy lub gazów.
Elektryczne źródła zakłóceń |
| Poziom IP |
|
Korpus IP54, nadgarstek IP67 |
| Cechy przewagi |
|
Zwarta konstrukcja, duża prędkość, wysoka precyzja, duża rozciągliwość i łatwa obsługa, |
| Podanie |
|
Spawanie.cięcie.montaż.obsługa.znakowanie.szlifowanie |
rogu magazynu
"Nasz cel:
Każde urządzenie, musimy zrobić lepiej!!
przypomnienie:
Nasze produkty są stale unowocześniane i ulepszane.
Jeśli zmieni się kolor lub struktura, rzeczywisty przedmiot będzie miał pierwszeństwo”
