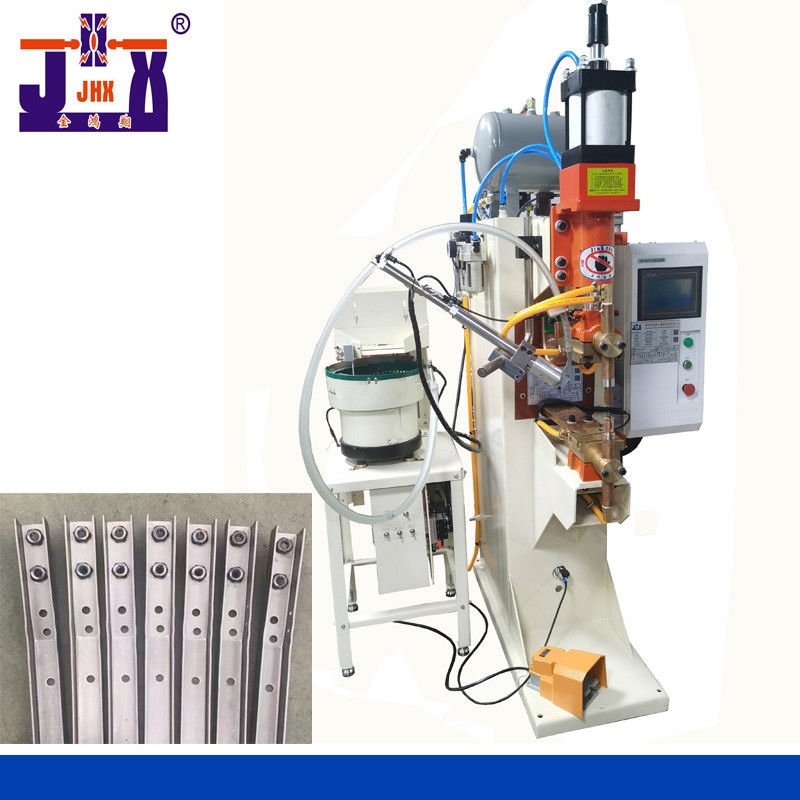

Automatyczna zgrzewarka punktowa do nakrętek o średniej częstotliwości

Automatyczna zgrzewarka punktowa do nakrętek o średniej częstotliwości

Nazwa:

zgrzewarka punktowa średniej częstotliwości jlbd,

zgrzewarka punktowa nakrętek,

zgrzewarka punktowa z automatycznym podawaniem nakrętek,

zgrzewarka punktowa z automatycznym podawaniem,

spawacz nakrętek

Funkcja i zastosowanie:

Funkcjonować:

służy do automatycznego podawania nakrętek i zgrzewania punktowego do blachy żelaznej lub rury żelaznej, co jest wydajne, oszczędzające czas i pracochłonne.

Aplikacje:

produkcja samochodów, montaż mechaniczny, produkcja lotnicza, przemysł stoczniowy.

W przypadku produktów o wysokich wymaganiach dotyczących spawania stosuje się głównie zasilacze o średniej częstotliwości.Jeśli wymagania nie są zbyt wysokie, można również zastosować zasilacz o częstotliwości sieciowej.

Ogólna struktura

Charakterystyka wydajności:

1.Cała maszyna ma doskonały design, precyzyjną obróbkę, płynną współpracę, piękne i mocne spawanie.
Duża rura do przechowywania gazu, wysokiej jakości dwuczęściowy pręt elektrody cyrkulacyjnej, regulowany cylinder kombinowany, pogrubione górne i dolne osłony miedziane z rowkami.

1-1 Regulowany cylinder łączący, duża średnica, duże ciśnienie, wygodna regulacja skoku

1-2 Stała pokrywa miedziana ma rowek w kształcie litery T, który jest wygodny do mocowania formy.

1-3 Procesor z podwójnym źródłem powietrza Taiwan SNS może kontrolować i regulować ciśnienie powietrza, filtrować wodę w powietrzu i dostarczać olej smarowy do elektrozaworu.Dobra jakość, trwałe i stabilne.

1-4 Odbiornik powietrza o dużej pojemności sprawia, że ​​zgrzewarka punktowa jest bardziej stabilna pneumatycznie.

1-6 Elektroda obiegowa chłodzona wodą

2. Automatyczne urządzenie do podawania nakrętek

2-1.Precyzyjna technologia produkcji, precyzyjny montaż, rygorystyczne testy, stabilna i niezawodna wydajność

2-2. Tarcza wibracyjna przyjmuje metodę przesiewania nakrętek, która różni się od typu tarczy obrotowej.Ma wysoką wydajność przesiewania, wygodną konserwację usterek i niski poziom hałasu.Nakrętki przesiewające mogą osiągnąć 50-80 / min na minutę, co może zapewnić dostarczanie nakrętek głowicy pistoletu transportowego.Po pomysłowym procesie projektowania nakrętka może osiągnąć 99,9% funkcję antyreakcji.Zastosowano wiele konstrukcji przeciwdziałających reakcji, aby zapewnić, że stopień odwrócenia nakrętki wyjściowej wynosi o.różne nakrętki wymagają różnych wibrujących dysków.

2-3. Odpowiednia specyfikacja nakrętki: m5-m6-m8-m10-m12 i okrągła nakrętka kołnierzowa

Trzpień ustalający nakrętki - miedź stopowa

Wyświetlacz w kształcie nakrętki do karmienia

Pokaz rurociągów przesyłowych

3. Jeśli kontrola mocy:

3-1.Kiedy prąd stały o małym tętnieniu wyjściowym ze spawarki średniej częstotliwości przechodzi przez obszar spawania, w środku występuje „efekt skupienia”.Może skoncentrować ciepło spawania i zmniejszyć strefę wpływu ciepła wokół złącza spawanego.Jest bardziej skuteczny do spawania płyt wielowarstwowych i grubych.Jest bardziej odpowiedni do precyzyjnego spawania miedzi, aluminium, niklu, molibdenu, wolframu, manganu, złota, srebra i innych metali nieżelaznych i szlachetnych.

3-2.Spawarka prądu stałego o średniej częstotliwości wyprowadza ciągły prąd stały, ze stabilnym prądem i wysoką dokładnością sterowania.Ponadto efekt skupienia prądu stałego zapewnia niewielką ilość odprysków lub ich brak w procesie spawania

3-3.Kontroler prądu stałego o średniej częstotliwości generuje prąd stały o minimalnym tętnieniu i bez efektu przejścia przez zero, dzięki czemu jest bardziej odpowiedni do lekkich stopów, stali żaroodpornej, precyzyjnych części, szybkiego spawania szwów i okazji o wysokich wymaganiach jakościowych spawania.

3-4.Jeśli kontroler.Częstotliwość mocy wyjściowej: 1kHz ~ 4kHz;Programowalne do 32 zestawów specyfikacji spawalniczych;Trzystopniowy proces nagrzewania: podgrzewanie wstępne, spawanie i odpuszczanie;Dokładność regulacji prądu: 5 ‰.

3-5.Rdzeń magnetyczny transformatora pośredniej częstotliwości jest wykonany z nano-amorficznego paska na bazie żelaza.Nanoamorficzne materiały na bazie żelaza mają wysoką gęstość strumienia magnetycznego, wysoką przepuszczalność, wysoką temperaturę Curie, wysoką stabilność termiczną, małe straty prądów wirowych, niskie straty żelaza i wysoką siłę indukcji magnetycznej.

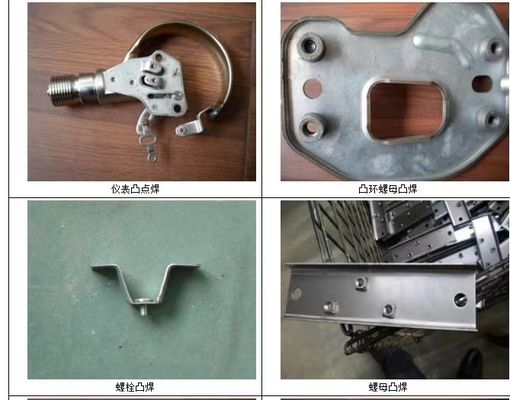

Wyświetlacz nakrętki spawanej

Ciepła wskazówka:

nasze produkty są stale ulepszane i ulepszane.

W przypadku zmiany koloru lub struktury, pierwszeństwo ma rzeczywisty przedmiot.
