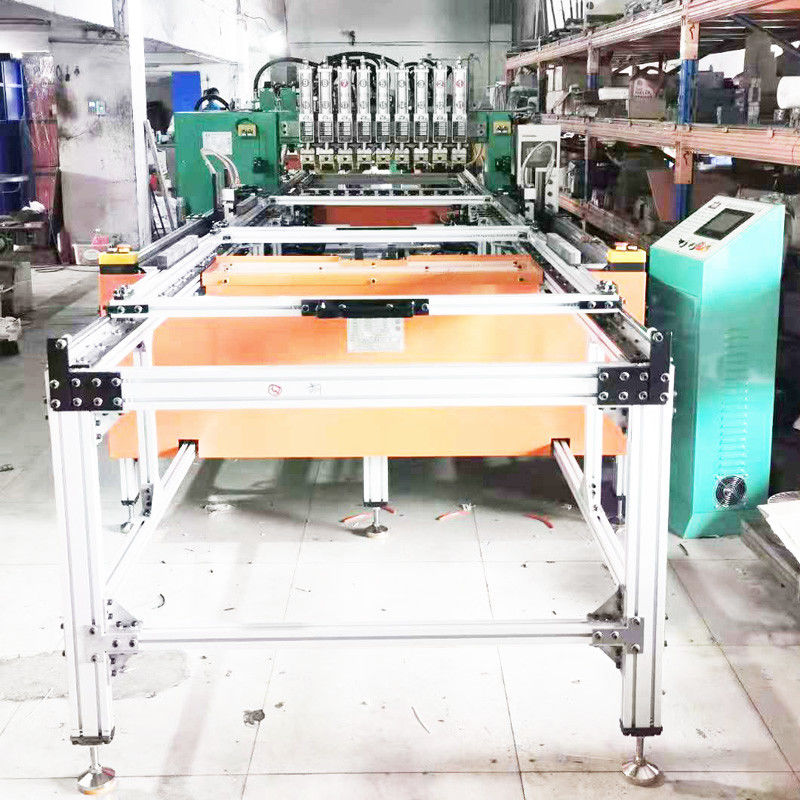

Zgrzewarka rzędowa typu Gantry 380V 50HZ Oszczędność energii o zmiennej częstotliwości

Energooszczędna i wydajna zgrzewarka rzędowa typu bramowego o zmiennej częstotliwości

Wprowadzenie do tej zmiennej częstotliwości

Host spawarki bramowej

1.150KVA*1 Tajwański transformator miedziany chłodzony wodą, 9 cylindrów dwuwarstwowych, szerokość maszyny 1200 MM, efektywna szerokość spawania 1000 MM.Dostarczanych jest dziewięć elektrod z miedzi berylowej o długości 100 mm, które można dostosować do rzeczywistych potrzeb.Zestaw systemu konwersji częstotliwości.

2. Główny transformator to tajwan chłodzony wodą typ kontrolowanej temperatury, cała czerwona miedziana cewka, zupełnie nowa wysokiej jakości stal krzemowa, mocny transformator, silny prąd, maksymalny prąd zwarciowy 32000A I ma urządzenie do cyrkulacji wody i kontroli temperatury, które może w pełni chronią maszynę przed długotrwałą pracą z dużym prądem.Posiada funkcję automatycznego wyłączania zasilania w przypadku przeciążenia.3. Regulator częstotliwości, z miękkim prądem i dobrym efektem spawania, ma dobry efekt buforowania w sieci energetycznej.Zawór elektromagnetyczny Taiwan Yadeke jest szybki w reakcji i trwały.

4. Cylinder jest dwuwarstwowym regulowanym cylindrem, który nadaje się do nacisku małego drutu.Jest szybki, mocny, łatwy w regulacji i wygodny w regulacji odległości i ciśnienia powietrza.

5. Rama główna ma konstrukcję wzmocnioną grubą blachą, solidną i trwałą.

Automatyczne urządzenie podające:

1. Dwa zestawy matryc do zgrzewania siatek i dwa zestawy matryc są wymieniane w górę iw dół do spawania.Oszczędzaj czas i miejsce.Matryca dociskowa służy do montażu matrycy spawalniczej, a nie matrycy zaciskowej, którą można bezpośrednio spawać.

2. Maksymalna przestrzeń do instalacji formy wynosi 1 m * 1,2 m oczek.

3. Dostępne są 2 zestawy serwosilników i 1 zestaw interfejsu PLC + człowiek-maszyna.Projekt jest przyjazny dla użytkownika i łatwy do dostosowania.Interfejs wyświetlacza jest w języku angielskim.

4. Podczas pracy, ręcznie cykloidalnej, maszyna automatycznie wysyła formę do spawania, automatycznie powraca, automatycznie wyrzuca formę i wyrzuca materiał.

5. Poszerzyć i pogrubić wspornik profilu aluminiowego, aby zapewnić długotrwałą stabilność.

Przegląd:

Sprzęt zwraca uwagę na spawanie wielopunktowe, oszczędność czasu, pracy i wysoką wydajność.Zasadniczo dostosowane do warunków produktu i wymagań klienta.

Przez transformator:

można go przekształcić w typ podwójnego transformatora, typ pojedynczego transformatora, typ średniej częstotliwości i typ konwersji częstotliwości.

Inne nazwy

Według liczby cylindrów podwajających siłę:

można go przekształcić w 4-20 cylindrów.

W zależności od rozmiaru produktu:można go wykonać o szerokości 1 m i długości 1,35 m.Lub 1,5 m szerokości, 1,35 m długości lub 2 m * 1,35 m, wiele rodzajów.Jeśli jest to wylot szafy załadowczej, lepiej jest, aby miał on szerokość 1,5 m * długość 1,35 m.

W zależności od trybu karmienia:

można go popychać ręcznie, automatycznie podawać przednie i tylne matryce oraz automatycznie wymieniać matrycę podającą w górę iw dół.

inne imię

Zgrzewarka punktowa bramowa, zgrzewarka rzędowa bramowa, zgrzewarka punktowa wielogłowicowa,

zgrzewarka wielopunktowa, zgrzewarka siatkowa, wielocylindrowa zgrzewarka punktowa,

zgrzewarka punktowa regału magazynowego

Zgrzewarka punktowa, zgrzewarka punktowa pod ciśnieniem powietrza, zgrzewarka rzędowa,

zgrzewarka dotykowa, zgrzewarka doczołowa, pneumatyczna zgrzewarka punktowa,

zgrzewarka wielopunktowa, zgrzewarka punktowa średniej częstotliwości, zgrzewarka pneumatyczna

spawarka, zgrzewarka punktowa o dużej mocy, precyzyjna zgrzewarka punktowa,

zgrzewarka punktowa do blachy, zgrzewarka punktowa z drutu, zgrzewarka punktowa oporowa,

zgrzewarka punktowa nakrętek, zgrzewarka punktowa AC, trójfazowa zgrzewarka punktowa,

zgrzewarka punktowa ze stali nierdzewnej, zgrzewarka punktowa z blachy ocynkowanej, dostosowana zgrzewarka punktowa,

specjalna zgrzewarka punktowa, zgrzewarka punktowa do baterii, zgrzewarka punktowa na Tajwanie,

zgrzewarka punktowa z siatką, wielocylindrowa zgrzewarka punktowa, zgrzewarka punktowa bramowa,

zgrzewarka punktowa z siatki drucianej, zgrzewarka punktowa DC, mała zgrzewarka punktowa,

,

W porównaniu ze zwykłym kontrolerem częstotliwości prądu przemiennego, sterownik falownika ma następujące zalety

1. Częstotliwość kontrolna kontrolera AC o zmiennej częstotliwości wynosi 5 KHZ, z wysoką dokładnością sterowania i stabilnym prądem, aby zmniejszyć rozpryski podczas spawania;
2. Ponieważ spawarka prądu przemiennego o zmiennej częstotliwości wykorzystuje transformator częstotliwości sieciowej, przekształcenie spawarki częstotliwości sieciowej jest bardzo proste i wygodne.Konieczna jest jedynie wymiana oryginalnego kontrolera prądu przemiennego o częstotliwości sieciowej na regulator prądu przemiennego o zmiennej częstotliwości;
3. Aluminium, blacha ocynkowana, stal o wysokim napięciu, stal nierdzewna, stop magnezu, stal węglowa i tytan mogą być spawane z dobrym efektem spawania;
4. Trójfazowe wejście zasilania 380 V AC rozwiązuje problem niezrównoważonego wejścia trójfazowej sieci energetycznej o wysokim współczynniku mocy;
5. Ponieważ transformator częstotliwości pośredniej używany do kontrolera DC częstotliwości pośredniej ma diodę prostowniczą, a na diodzie występuje spadek napięcia rurki 0,7 V, co spowoduje utratę mocy.Im większy prąd, tym większe straty mocy na diodzie.Dlatego kontroler AC o zmiennej częstotliwości ma więcej zalet w zastosowaniach o dużej mocy.



Zasada zgrzewania punktowego



Parametry techniczne:

Modelka	额定容量 Moc znamionowa KVA	输入电压 Napięcie wejściowe V	额定频率 Częstotliwość nominalna HZ	最大短路电流Maksymalny prąd zwarciowy A
JD-60	60	380	50/60	22000
JD-80	80	380	50/60	28000
JD-100	100	380	50/60	30000
JD-120	120	380	50/60	32000
JD-150	150	380	50/60	34000
JDX-35	35	380	50/60	15000
JDX-50	50	380	50/60	20000
