Przemysłowa zgrzewarka punktowa o zmiennej częstotliwości Zgrzewarka rzędowa typu Gantry 150KVA

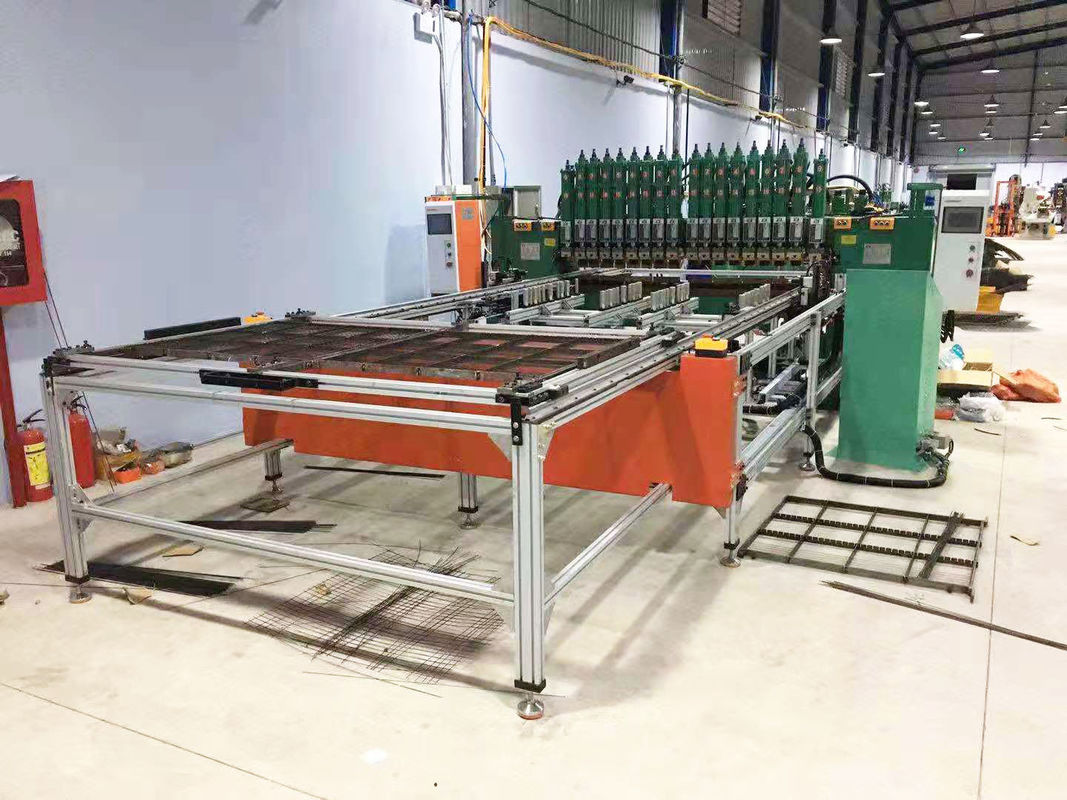

Zgrzewarka bramowa typu rzędowego o zmiennej częstotliwości

Wprowadzenie do tej maszyny

       Ta maszyna jest spawarką bramową typu rzędowego z konwersją częstotliwości, transformator jest typu prądu przemiennego, a elektryczna skrzynka sterownicza jest typu konwersji częstotliwości.Może zapewnić zarówno wytrzymałość spawania, jak i stabilny prąd spawania.Ponadto ma niewielki wpływ na sieć energetyczną i oszczędza energię elektryczną, co jest bardzo odpowiednie w sytuacji, gdy istnieje wiele fabryk i maszyn z niewystarczającymi sieciami energetycznymi.Jest to połączenie spawarki AC i spawarki średniej częstotliwości.

Host spawarki bramowej

1. Napięcie wejściowe wynosi 380 V, moc 150 KVA * 2, jest 18 trójwarstwowych cylindrów, wewnętrzna szerokość maszyny to 2300 MM, a efektywna szerokość spawania to 2000 MM.Matryca do spawania rzędów jest wyposażona w elektrodę z miedzi chromowanej o długości 100 mm.
2. Główny transformator wykonany jest z pełnej czerwonej miedzianej cewki, wysokiej jakości stali krzemowej, mocnego transformatora, silnego prądu i maksymalnego zwarciaprąd obwodu wynosi 32000A I jest chłodzenie cyrkulacyjne wody, urządzenie do kontroli temperatury, kompleksowa ochrona maszyny może pracować przez długi czas przy wysokim prądzie.Przeciążenie wyłączy się automatycznie.

3. Skrzynka kontrolna to dwie skrzynki kontrolne konwersji częstotliwości.Częstotliwość kontrolna kontrolera konwersji częstotliwości wynosi 5 KHZ, z wysoką dokładnością sterowania i stabilnym prądem, aby zapewnić, że proces spawania zmniejsza rozpryski, a efekt spawania jest lepszy.

4. Cylinder jest trójwarstwowym regulowanym cylindrem, który jest szybki, mocny i łatwy w regulacji.Tajwański zawór elektromagnetyczny Yadeke, stabilny i trwały.

2 zestawy górnej i dolnej matrycy wymiennej do automatycznego podajnika zgrzewarki bramowej

1. Dwa zestawy matryc do zgrzewania siatek i dwa zestawy matryc są wymieniane w górę iw dół do spawania.Oszczędzaj czas i miejsce.Matryca dociskowa służy do montażu matrycy spawalniczej, a nie matrycy zaciskowej, którą można bezpośrednio spawać.

2. Przestrzeń do instalacji formy ma maksymalnie 2 m szerokości * 1,5 m długości siatki.

3. Dostępne są 2 zestawy serwosilników i 1 zestaw interfejsu PLC + człowiek-maszyna.Projekt jest przyjazny dla użytkownika i łatwy do dostosowania.

4. Podczas pracy maszyna automatycznie wysyła formę do spawania, automatycznie powraca i automatycznie wyrzuca formę.

5. Poszerzona i pogrubiona podpora profilu aluminiowego jest stabilna i solidna oraz łatwa do regulacji.

Przegląd:

Sprzęt zwraca uwagę na spawanie wielopunktowe, oszczędność czasu, pracy i wysoką wydajność.Zasadniczo dostosowane do warunków produktu i wymagań klienta.

Przez transformator:

można go przekształcić w typ podwójnego transformatora, typ pojedynczego transformatora, typ średniej częstotliwości i typ konwersji częstotliwości.

Inne nazwy

Według liczby cylindrów podwajających siłę:

można go przekształcić w 4-20 cylindrów.

W zależności od rozmiaru produktu:można go wykonać o szerokości 1 m i długości 1,35 m.Lub 1,5 m szerokości, 1,35 m długości lub 2 m * 1,35 m, wiele rodzajów.Jeśli jest to wylot szafy załadowczej, lepiej jest, aby miał on szerokość 1,5 m * długość 1,35 m.

W zależności od trybu karmienia:

można go popychać ręcznie, automatycznie podawać przednie i tylne matryce oraz automatycznie wymieniać matrycę podającą w górę iw dół.

inne imię

Zgrzewarka punktowa bramowa, zgrzewarka rzędowa bramowa, zgrzewarka punktowa wielogłowicowa,

zgrzewarka wielopunktowa, zgrzewarka siatkowa, wielocylindrowa zgrzewarka punktowa,

zgrzewarka punktowa regału magazynowego

Zgrzewarka punktowa, zgrzewarka punktowa pod ciśnieniem powietrza, zgrzewarka rzędowa,

zgrzewarka dotykowa, zgrzewarka doczołowa, pneumatyczna zgrzewarka punktowa,

zgrzewarka wielopunktowa, zgrzewarka punktowa średniej częstotliwości, zgrzewarka pneumatyczna

spawarka, zgrzewarka punktowa o dużej mocy, precyzyjna zgrzewarka punktowa,

zgrzewarka punktowa do blachy, zgrzewarka punktowa z drutu, zgrzewarka punktowa oporowa,

zgrzewarka punktowa nakrętek, zgrzewarka punktowa AC, trójfazowa zgrzewarka punktowa,

zgrzewarka punktowa ze stali nierdzewnej, zgrzewarka punktowa z blachy ocynkowanej, dostosowana zgrzewarka punktowa,

specjalna zgrzewarka punktowa, zgrzewarka punktowa do baterii, zgrzewarka punktowa na Tajwanie,

zgrzewarka punktowa z siatką, wielocylindrowa zgrzewarka punktowa, zgrzewarka punktowa bramowa,

zgrzewarka punktowa z siatki drucianej, zgrzewarka punktowa DC, mała zgrzewarka punktowa,

Opis produktu

2. Całe czerwone miedziane urządzenie kontrolujące temperaturę chłodzenia wodą transformatora ma zalety długiej żywotności, niskiego poziomu hałasu, bezpieczeństwa i wygodnego użytkowania.



A. Tajwańskie cechy transformatora: wystarczająca pojemność, większa siła spawania i silniejsza przewodność.

B. Chłodzenie z obiegiem wody, które może być używane w zakresie znamionowym, aby zapewnić 24 godziny pracy.

C. Co więcej, urządzenie do kontroli temperatury może pracować w trybie przeciążenia i automatycznie odcinać zasilanie, aby chronić całą maszynę przed uszkodzeniem.

3Przyjęto oszczędzający wodę tryb wymuszonego chłodzenia, a obwód główny przyjmuje bezdotykowy przełącznik SCR o dużej mocy, o wysokiej przewodności i niskich stratach mocy, automatyczna ochrona przed wysoką temperaturą.



4. Przezroczysty zawór przepływu wody jest dostosowany na Tajwanie.Istnieje blisko 100 cylindrów + elektrozaworów działania spawarki bramowej i dziesiątki obiegów wody.Z tym gadżetem, bez względu na to, która trasa ma problem, łatwo ją znaleźć i bezpiecznie zobaczyć,





Zasada zgrzewania punktowego



Parametry techniczne:

Modelka	额定容量 Moc znamionowa KVA	输入电压 Napięcie wejściowe V	额定频率 Częstotliwość nominalna HZ	最大短路电流Maksymalny prąd zwarciowy A
JD-60	60	380	50/60	22000
JD-80	80	380	50/60	28000
JD-100	100	380	50/60	30000
JD-120	120	380	50/60	32000
JD-150	150	380	50/60	34000
JDX-35	35	380	50/60	15000
JDX-50	50	380	50/60	20000
