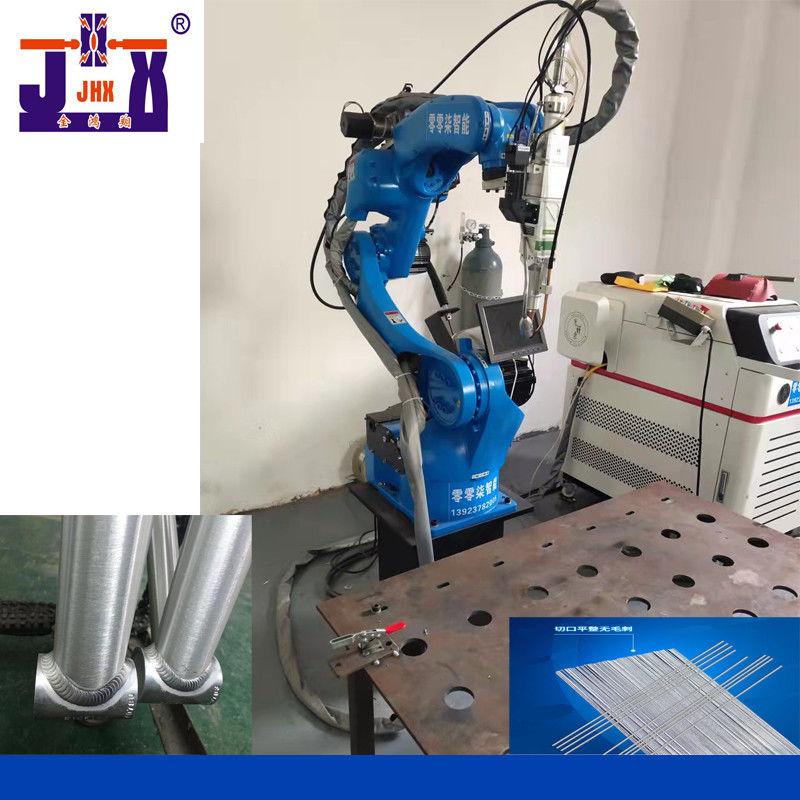

Robot spawalniczy laserowy Robot spawalniczy
Produkty spawalnicze to aluminium, stal nierdzewna i elektroniczne elementy metalowe,
które są cienkie lub małe i wymagają wyższych wymagań spawalniczych.Ogólnie,
można zastosować roboty do spawania laserowego.
Najlepsza konfiguracja tego robota do spawania laserowego:
| Nazwa konfiguracji |
Pomyślne uczucia |
Ilość |
| Ciało robota |
Karnopu.CRP-RH14-10-W, rozpiętość ramienia 1,44 m, obciążenie 20 kg |
1 zestaw |
| Szafa sterownicza |
Sterowanie napędem CRP (generacja G4) zintegrowana szafa sterownicza, sześcioosiowe połączenie. |
1 zestaw |
| Transformator ochronny |
Transformator zabezpieczający izolację przeciwzakłóceniową wbudowany w sterownik |
1 PS |
| Linia interkonektowa |
6m łączący przewód sterujący |
1 grupa |
| Programowanie pilota uczącego |
6-metrowa zawieszka do nauki linii, dotykowy wyświetlacz cyfrowy |
1 PS |
| Uruchom skrzynkę kontrolną |
Standardowa skrzynka kontrolna start stop, lina 6m |
1 PS |
| Spawarka laserowa |
Spawarka laserowa Han's Yueming 1500W |
1 zestaw |
| Pakiet akcesoriów spawalniczych |
Pakiet akcesoriów spawalniczych |
1 grupa |
| Głowica laserowa |
Specjalne do spawania automatycznego (Shanghai Enhanced Laser) |
1 grupa |
| zbiornik wodny |
Wbudowany zbiornik na wodę |
1 zestaw |
| Podstawa montażowa robota |
Spawanie i obróbka blach ze stali węglowej o grubości 20mm |
1 PS |
Charakterystyka wydajności korpusu robota
· Rozpiętość ramion wynosi 1,44 metra.Konstrukcja jest bardzo kompaktowa i może być elastycznie instalowana na ziemi lub do góry nogami.
· Dzięki dużej przestrzeni roboczej, dużej prędkości roboczej i wysokiej powtarzalnej dokładności pozycjonowania nadaje się do szerokiego zakresu zastosowań spawalniczych.
· Płytka zatrzymania awaryjnego bezpieczeństwa jest niezależna od systemu sterowania, a obwód przekaźnika bezpieczeństwa jest przystosowany do dwuobwodowego zatrzymania awaryjnego w celu zapewnienia niezawodności zatrzymania awaryjnego.
· Korpus robota przyjmuje bardzo elastyczny specjalny kabel.
· Wbudowany transformator trójfazowy zapewnia izolację 380 V i 220 V, aby zapewnić większą stabilność zasilania.Wbudowany filtr trójfazowy może skutecznie poprawić wydajność EMC i EMI.
· Korpus robota jest wyposażony w dwuobwodową rurę gazową, aby sprostać wymaganiom spawania.
· Wewnętrzna średnica 6-osiowego środkowego otworu wynosi 44 mm, może spełnić wymagania instalacyjne palnika chłodzącego wodę i palnika mieszkowego.
· Bardzo elastyczny kabel spawalniczy jest wbudowany.
Przedmiot spawalniczy
PARAMETRY TECHNICZNE KORPUSU ROBOTA
| Model |
|
CRP-RH14-10-W |
| Forma ramienia |
|
Pionowe wiele połączeń |
| Stopień wolności |
|
6 osi |
| Maksymalna ładowność |
|
10 KG |
| Powtarzalna dokładność pozycjonowania |
|
±0,08 mm |
| Maksymalna odległość zasięgu |
|
1454 mm |
| Masa ciała robota |
|
170 KG |
| Tryb instalacji |
|
Uziemienie, montaż do góry nogami, montaż na ścianie |
|
Maksymalna podróż
|
oś 1 |
Montaż naziemny/do góry nogami -167°~167°, montaż naścienny -30°~30° |
| oś 2 |
-155°~90° |
| oś 3 |
-175°~240° |
| oś 4 |
-190°~190° |
| oś 5 |
-105°~130° |
| oś 6 |
-105°~130° |
|
Maksymalna oś
prędkość
|
oś 1 |
169°/s |
| oś 2 |
169°/s |
| oś 3 |
169°/s |
| oś 4 |
301°/S |
| oś 5 |
220°/s |
| oś 6 |
743°/s |
|
Dopuszczalne
moment obrotowy
|
oś 4 |
20Nm |
| oś 5 |
5 20Nm |
| oś 6 |
11Nm |
|
Dopuszczalne
moment bezwładności
|
oś 4 |
0,5kg.m2 |
| oś 5 |
0,5kg.m2 |
| oś 6 |
0,16kg.m2 |
|
Instalacja
środowisko
|
temperatura otoczenia |
0 ~ 45 ℃ |
| wilgotność względna |
20 ~ 80% (bez kondensacji) |
| wibracja |
Poniżej 0,5 g |
| Inni |
Instalacja robota musi być z dala od: Łatwopalnych lub żrących cieczy lub gazów.
Elektryczne źródła zakłóceń |
| Poziom IP |
|
Korpus IP54, nadgarstek IP67 |
| Cechy przewagi |
|
Zwarta konstrukcja, duża prędkość, wysoka precyzja, duża rozciągliwość i łatwa obsługa, |
| Podanie |
|
Spawanie.cięcie.montaż.obsługa.znakowanie.szlifowanie |
rogu magazynu
